In this article we talk about what the IAC valve of the cars is and how it works.

IAC Valves

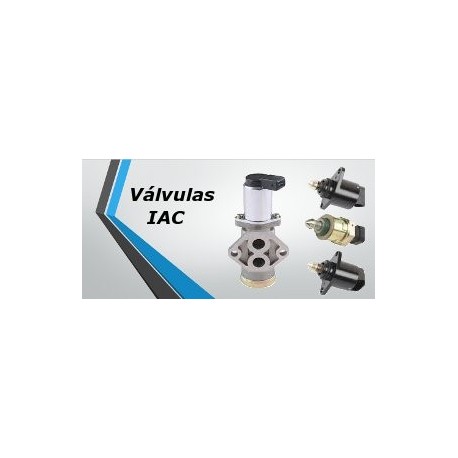

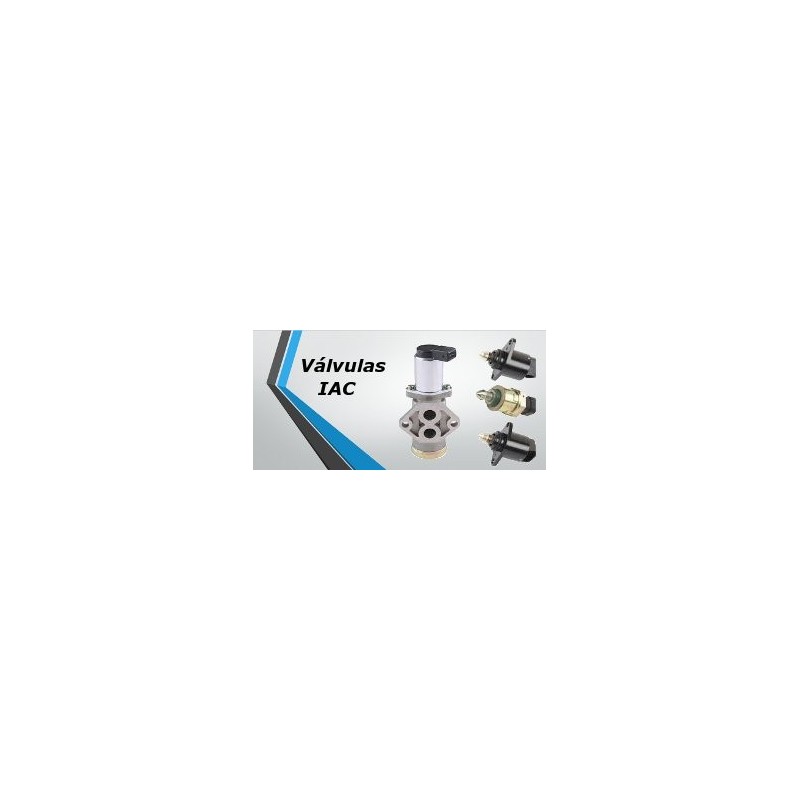

tipos de vlavulas IAC

Definition

The IAC (Idle Air Control) a rough mode is a needle valve responsible for controlling the idle speed of the engine and is governed by the ECU (Electronic Control Unit or computer).


In vehicles without this valve, the only way to control the idle RPM was by adjusting the idling screw on the throttle valve itself. Usually this is inefficient for the issue of vehicle emissions control since the engine being idle or idle at all times does not have the same load and therefore if we make an incorrect adjustment we would be increasing the fuel consumption of the engine.


Electronically controlling the inlet air, allows the correct adjustment of air necessary to maintain the designated RPM, regardless of the environment and / or engine conditions. This also allows the ECU to respond dynamically to changes in engine load when the driver is not stepping on the accelerator, such as:


· Connection of the air conditioning compressor.
· Heating the vehicle when it is cold.
· When starting the vehicle. Many people do not know, but with a slow release of the clutch, the ECU will regulate the idle speed in such a way that the vehicle will start without problems.
· Turn the hydraulic steering.

Publicidad.

Functioning

The IAC actuator is an electrically controlled needle valve, governed by the vehicle's ECU. The valve is mounted in such a way that it does not pass through the butterfly valve of the TBI.


The actuator consists of a solenoid or an electric motor depending on the brand of the injection system, which controls a plunger / valve that variably restricts the flow of air through the body of the device. Therefore, the ECU can control the amount of air that passes to the engine when the throttle valve is fully closed, thus controlling the engine idle RPM.

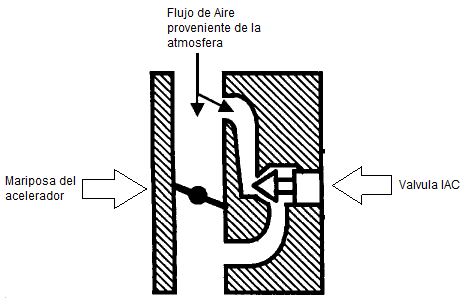

diagrama iac
In the previous figure there is a general diagram of what the idle control system is like.

Why does it fail?

The IAC valves of stepper motor are very precise and consume low power, but the great disadvantage is that the air flow passes through the stem and the spring creating turbulence, which causes all the dirt and the residual carbon of the combustion adhere to him; and with him
movement, all this dirt enters the moving mechanical part inside the valve motor, clogging it.

The dirt also increases if it gives unnecessary accelerations to the engine. This is because the rich mixture produces a lot of ollin, and the high vacuum that occurs in the intake manifold when you stop accelerating the engine sucks all this dirt into the valve.

Maintenance

Usually many people when the vehicle starts to fail at minimum or the engine gives jerks when you turn on the air conditioning or even when the scanner fails IAC completely replace the valve and often only by doing a maintenance of a few minutes solves the problem saving with this a lot of money.

In another article I will comment on how the maintenance is performed since it is a fairly extensive topic.

Publicidad.

How an IAC works

Questions or doubts?

Use the form below to make them, we will gladly respond.

Follow me on Social Networks

boton de chica mecanica youtobeboton chica mecanica instagram

Written by: Dennis García.

Mechanical Girl

Grade
12/04/2016

Me gusto

Muy buen articulo.

    Write your review!

    Write a review

    IAC valves

    IAC valves

    In this article we talk about what the IAC valve of the cars is and how it works.

    Ask a question

    NO registration required!

    11 Question(s) answered

    If the question you have has not yet been answered here, use the form below to ask something about this addon.

    (optional)
    *(Required to be notified when an answer is available)
    • Asked by Manuel Garcia
      on 02/05/2017
      El chery Orinoco tiene esa valvula? y me podria decir en donde? muchas gracias Answer:
      Buen día Manuel, este carro no usa válvula IAC porque posee acelerador electrónico. El mantenimiento al mismo de forma sencilla está en mi artículo de Falla de Aceleración del Orinoco. Las IAC las usan los carros más antiguos no carburados que son la mayoría aquí.
    • Asked by jorge vicente gallego rebollal
      on 09/24/2017
      El Fiat Tempra modelo 95 lleva esa válvula, saludos Answer:
      Si usa IAC de 4 cables Jorge.
    • Asked by SERGIO TORREZ
      on 04/22/2018
      hola denis tengo un problema con un nissan note motor hr15 lo revise todo y verifique que tiene chispa de encendido, y presion de combustible pero no le llegan los pulsos negativos a los inyectores y no arranca. su falla fue la siguente encendi el carro por la mañana para recorrerlo pero no lo calente mucho y luego lo apague y desde ahi ya no quiere encender vinieron mecanicos con escaner y no detectaron nada hasta quisieron desmontar el motor disiendo que le falta compresion asi que viendo tus videos pude llegar a que no le llegan pulsos a los inyectores,asi que energize los inyectores directamente para que ingresara combustible trato de encender pero como no le llegan pulsos se apago. mi pregunta es ¿que sensor le envia los pulsos a los inyectores? Answer:
      Que tal Sergio, los pulsos los envia la computadora a los inyectores y bobina en base a la medición de dos sensores CKP y CMP(si esta colocado) Por lo general el CKP es el amo y señor que gobierna y el CMP es solo un chismoso. En fin, ¿hay positivo en todos los inyectores? como tienes chispa el problema que tienes no es de sensor, para mi es del antirobo, ¿esa tiene llave codificada? muchas veces la llave deja de trabajar o la antena se daña. Una vez con solo cambiar de llave, un carro que llevaba dias accidentado encendió. Esa falla tenia locos a los mecanicos y al dueño del carro. jajajaja.
    • Asked by Sixto Ortega
      on 07/12/2018
      Como realizar el mantenimiento de la válvula IACE de un Renault Sandero Answer:
      Que tal Sixto, igual como lo hago en el video.
    • Asked by Hugo
      on 08/09/2018
      Hola tengo un Mégane 98 , motor 2.0 8 válvulas con GNC y puse la válvula Iac nueva porque no tenía (tenía una aparato con un tornillo para regular a mano el paso de aire), el problema que tengo es que al girar la dirección al tope bajan mucho las rpm y si no acelero se para el motor la válvula funciona ya corrobore eso , muchas gracias Answer:
      Lo mas seguro Hugo es que la IAC no esté calibrada. Por lo general cuando la compras ella viene un poco más retraida de lo normal. Esto es porque al montarla el carro quedará acelerado y la computadora calibrará el minimo. Si esto no lo hizo cuando la montaste, la IAC quedo descalibrada y entonces no llega a la RPM objetivo. O puede haber un problemita de "entonacion" de la máquina.
    • Asked by MANUEL MANUITT
      on 09/24/2018
      BUEN DIA AMIGO COMO LE PUEDO REALIZAR MANTENIMIENTO AL IAC DE UNA CHEYENNE QUE POSEE UN MOTOR 350 TBI? Answer:
      Caramba debe ser viejita...jejeje. No recuerdo bien, pero esas no son como tal una IAC,sino mas bien un bypass. Se limpian como cualquier valvula, solvente en la parte sucia con hollin y que el mismo no pase a gomas ni a la parte electrica.
    • Asked by Hector
      on 10/02/2018
      Buenas noches, en mi chery arauca tuve que anillar el motor e instalar un collarin, empacadura de la camara y gorritos nuevos . Se busco el tiempo del vehiculo que si ( damper a las 3 de la tarde, bloqueo del cigueñal, bloqueo de ambos arbol de levas con unas lochas y tension correcta de la correa dejando la flecha dentro de la mueca que trae el tensor, y ambas levas con las flechas hacia abajo.) Luego se armó todo. Se paso el swiche 4 veces para cargar, posterior le di a encender el vehiculo y NO termina de prender. Por favor que puede ser? Answer:
      Que tal Hector, para que pueda encender, debes tener conectados los sensores del acelerador electronico, ckp y cmp, cables de bujias en orden correcto y que el carro no esté inmobilizado. El tiempo está calibrado correctamente. Lo que te quedaría es chequear si el ckp da orden de encendido sacandolo y pasandolo intermitentemente por algo metalico. para ver si hay chispa e inyección. (se escucha los inyectores activarse)
    • Asked by Miguel
      on 10/06/2018
      Hola Dennis, primero quería agradecerte por tan buena información que nos aportas. Y segundo quería hacerte una consulta, tengo un vw gol (o pointer en México) y el auto presenta un ralenti inestable a veces, pérdida de potencia, y marcha mínima inestable, y en frio se acelera hasta 2000 rpm hasta que toma temperatura Cambié la válvula IAC , desconecté la batería hice la calibracion por swicheo pero con la nueva válvula empeoró, suben y bajan las revoluciones y no se estabiliza. Otro problema que tengo es que tarda en bajar las rpm cuando pasa las 3000 rpm. Desde ya muchas gracias Answer:
      Que tal Miguel, el problema que tienes no es la IAC. Es que tienes una entrada de aire indebido al multiple de admisión. Entonces es por esto que no logra calibrar bien el minimo. Revisa: Mangueras de vacío de actuadores, la check del hidrovac o servo de freno, y las empacarudas de juta del cuerpo de aceleración. Por lo general siempre es una manguera que se tosta y bueno fuga el vacio del multiple de admision.
    • Asked by joe ramirez
      on 05/09/2019
      tengo un camry 1998 americano, tiene falla segun el scanner codigo control de marcha minima en mal funcionamiento p 0505 y tambien dice sensor de levas en mal funcionamiento, el carro prende normal pero no acelera, se ahoga al acelerar, el iac trabaja a 5v o 12v para ese modelo toyota 3 cables??, otra como es el orden ya que no tiene enchufe? que sensor produce que el carro se ahogue y explota por la admision, si lo acelero lento si logra acelerar, nose que me puedas recomendar chequear, nose si es falta de chispa combustible o aire o exceso de uno de ellos, si estas en vzla te agradeceria de tu ayuda 04121889212 Answer:
      Ya te conteste por Instagram : )
    • Asked by alejandra coronel
      on 08/05/2019
      hola, yo tengo un chery face (creo q en otros lados es arauca) y necesito saber donde está ubicada la válvula IAC porque tironea es como si se quedara sin fuerza, yo vivo en una ciudad pequeña donde no es muy habitual esta marca de autos por lo que no hay muchos mecanicos que la conozcan Answer:
      Hola Alejandra, el Chery A1 o face no usa IAC. Ese trabajo lo hace el acelerador electronico. Debes limpiarlo. En este video te enseño como: https://www.youtube.com/watch?v=0VBFtRrMJO4&vl=es-419
    • Asked by Joseph
      on 08/26/2019
      Hola Berenice! como estas te sigo en tu canal, tengo un orinoco 2011, he estado haciéndole ajustes por que tiene por un temblor al encender estado minimos al acelerar deja de hacerlo, se le ha cambiado Bujías, limpiado el cuerpo de aceleración, los inyectores y se le cambio la valvula PCV y aun no se elimina la falla, lo ultimo que se hizo fue la limpieza de inyectores y ahora el carro en la subida se ahoga pierde fuerza, ya no se que hacerle. Answer:
      Joseph, eso parece ser problema del catalizador. Debe estar bastante sucio. ¿cuando aceleras no notas un ronquido en la parte de abajo del carro?
