COMO HACER UN PROBADOR DE CONTINUIDAD CON LUZ Y SONIDO

Hoy les traigo a pedido de un suscriptor un circuito bastante simple de hacer con materiales reciclados y que es bastante útil como herramienta de búsqueda de esas fallas que se esconden tras un falso contacto, cable cortado o fusible estropeado. Así es, hoy voy a explicar cómo construir un probador de continuidad sonoro.

Que necesitamos para construirlo:

  -  01 Transistor NPN 2N2222 (Q1)
  -  01 Transistor PNP 3906 (Q2)
  -  01 LED Rojo normal.
  -  01 Resistor de 390 ohms (R2)
  -  01 Resistor de 47k ohms (R1)
  -  02 Pilas de 1,5V (LED1)
  -  01 Piezoeléctrico (LS1)
  -  01 Inductor o Bobina cuya resistencia esté entre los [5 y 15] ohms
  -  01 Capacitor Poliester 33 nF (C1)
  -  01Capacitor electrolítico de 100uF (C2)

Nota: Para el inductor o bobina la saque de un bombillo ahorrador quemado. Es el balasto de alta frecuencia funciona perfecto en este dispositivo.

Circuito para el montaje

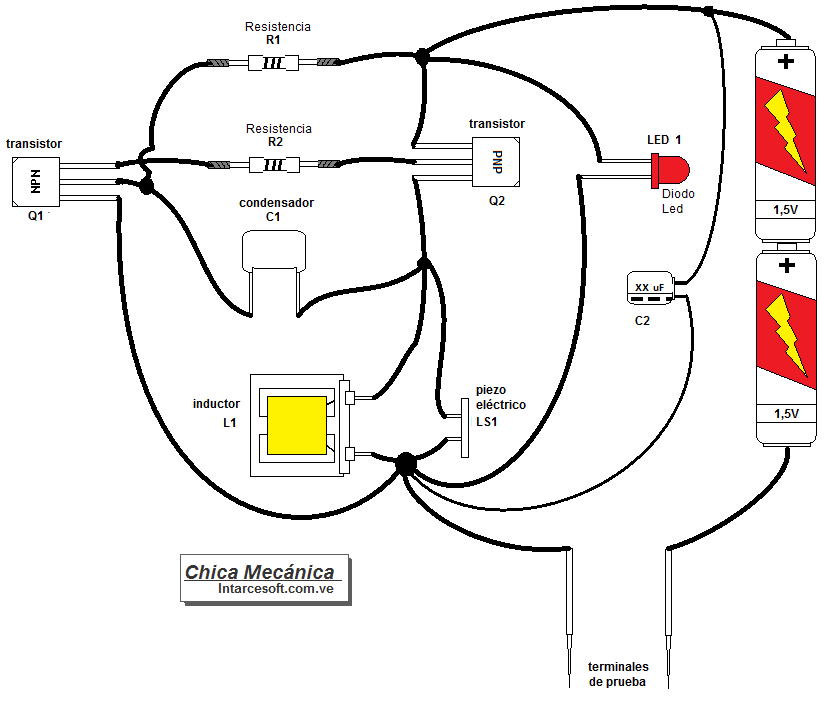

circuito con cables de probador de continuidad con sonido y luz.

Recuerda que para ver la imagen en alta definición,
clic secundario y ver imagen. Tambien puedes descargarla
en tu computadora o copiarla en el portapapeles.
Al hacerlo se verá en alta definición.

Como se puede ver en la imagen anterior, el circuito tiene pocos elementos, pero tiene bastantes conexiones. Jejeje. Es por esto que hay que tener mucho cuidado al realizar el montaje no equivocarse. Sobre todo, en las bases de los transistores (la pata central del transistor) porque una mala conexión en este punto lo daña irreparablemente.

De todas formas para los más experimentados les dejo este otro circuito con simbología electrónica para que lo vean mejor ; )

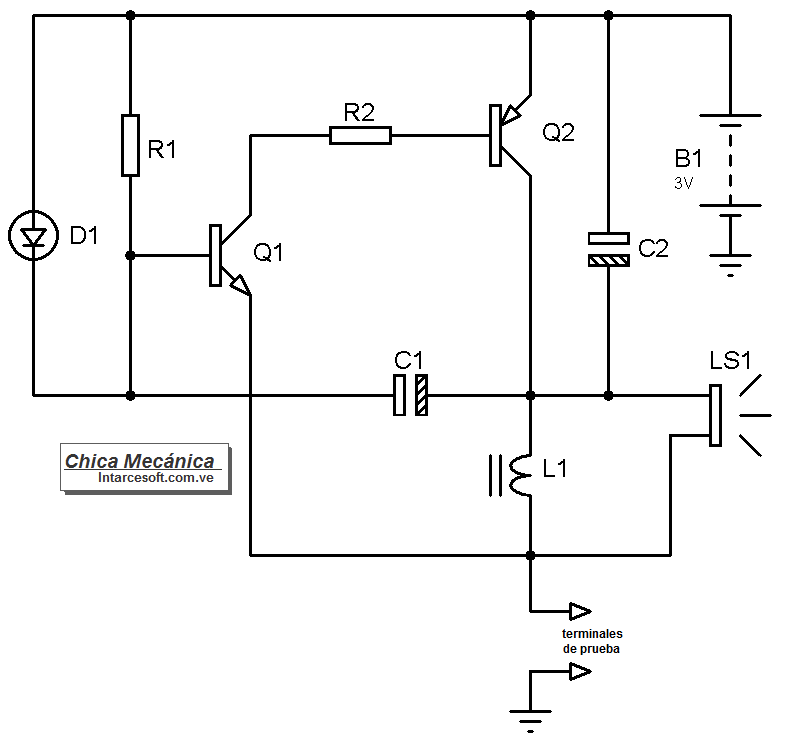

diagrama de probador de continuidad con sonido y luz

Cómo funciona el circuito

Algunas de las cuestiones que quise cumplir para este circuito fueron:

  -  Hacerlo lo más simple posible “sin usar arañitas” (circuitos integrados).
  -  Que el consumo de corriente fuera mínimo.
  -  Que fuera de sonido agudo.
  -  Pudiera de alguna manera saber si existe o no continuidad y su magnitud.
  -  Tensión de operación baja para que sea segura en circuitos TTL.

Este es un metrónomo modificado cuya asociación de Q1, Q2, R1 y C1 generan un pulso de muy corta duración, en donde la frecuencia depende de los valores de R1 y C1. Claro que para que se genere este pulso, es necesario que se conecte una carga a la salida que esté entre los 4 y 20 ohms preferiblemente, en este caso una bocina pequeña quedaría bien. El problema es que las mismas consumen mucha energía, entonces decidí usar un piezoeléctrico. Para ello agregué una pequeña bobina de alta impedancia en paralelo para lograr la oscilación que este elemento necesita. Y así quedó el circuito de la imagen anterior que puede ser utilizado con pilas del tipo botón a 3V obteniendo un sonido bastante… digamos que audible (por no decir molesto Jajaja).

Su funcionamiento es simple, al colocar un cable entre los terminales de prueba se cierra el circuito e inicia el proceso de oscilación a alta frecuencia audible mediante el piezoeléctrico. El diodo led encenderá si entre los terminales bajo prueba hay baja resistencia (entre 0 y 150 ohms). De lo contrario solo se escuchará un leve sonido indicado con esto al operador que existe continuidad del circuito, pero la impedancia es alta para que circule corriente eléctrica.

¿Cómo utilizarlo?

Al usar el aparato, familiarícese con el sonido a resistencia 0 (unir las dos puntas). De esta forma podrá evaluar en base al sonido la cantidad de resistencia que existe bajo prueba.

Otra cosa importante es comprobar siempre que no exista tensión entre los elementos a probar ya que se quemará el circuito. Tal y como pasa con otros probadores comerciales de nivel medio. No incluí en el diseño un protector por sobre tensión ; ).

Conecte los terminales de prueba al elemento a probar, ponga atención al sonido y al encendido del led. La siguiente tabla indica el resumen de operación.

Existe Sonido

Led Encendido

Descripción del problema

Si

Si

Resistencia baja o Cero si tanto el sonido como el encendido del led es fuerte.

Si

No

Resistencia alta, entre 150 y 1000 ohms. Es probable que exista falso contacto o este midiendo un circuito eléctrico.

No

No

No hay continuidad



Consideraciones del diseño:

Asegúrese de que la pila no supere los 3,5V o se quemará el led (note que no tiene resistencia).

Si no tiene el piezoeléctrico, quite la bobina L1 y coloque C1 = 1uF y R1 = 10k ohms y un resistor en serie al led de por lo menos 690 ohms. Finalmente aumente la tensión de operación a 9V.

Si no le gusta el tono que se está generando y quiere editarlo, coloque R1 = 5000 ohms y agregue en serie un potenciómetro de 250 k ohms. Modificando su valor, podrá obtener tonos distintos.

Bueno, es todo por hoy, espero les guste y puedan implementarlo.

Para llevarlo a 9V hay que hacer algunas modificaciones al circuito, que pronto publicaré.

Les dejo un video de como lo hice:

¿Tienes preguntas o dudas?

Preguntas o sugerencias pueden usar el formulario de abajo y con gusto les contesto.
